双一次风机节能型燃烧器在5000t/d水泥线应用经验分享

  扬州银焰机械是专业研发和生产回转窑燃烧器的企业,已经有20年研发和生产经历。其研制的新型双一次风机节能型燃烧器,经过用户反馈和设计参数不断优化,最终得到了市场的认可。现已经广泛地应用到很多家不同规模的水泥企业,下面以在5000t/d水泥生产线与原燃烧器进行比较。

  一、双一次风机节能型燃烧器特点:

  双一次风机节能型燃烧器采用本公司的专利技术,其特点是:

  1,内、外风由两台风机单独供风。要求外风压力较高,低海拔地区在49kpa,高海拔地区在58.8kpa,内风风机压力只要29.4kpa.两个风机的流量都不是很多。

  2,外风喷嘴出口风速较高—其包裹性能好,火焰四周更光滑,有效控制局部高温点和提高窑衬的使用寿命。外风风机压头高—为高风速提供保障。

  3,燃烧器端部出口的集体风速与二次风速相比,速差大—有利于动能与热能的交换。抗干扰气流强,穿透性能好,推力大—火焰更强劲。

  4,强旋流产生强涡流,强涡流吸卷循环二次热风能量强,风煤混合更充分,有效缩短煤粉燃尽时间,能适应高灰份煤、低挥发份、低热值煤的煅烧,与其它结构形式的燃烧器相比,火焰更加活泼集中。火焰动能强、刚度好,可以提高熟料强度和窑的产量。

  5,一次风比例较低,只有7.0%-8.0%,这样煤粉高浓度、低氧的环境下送出,该结构的燃烧器可以强劲地吸卷高温的二次风,因此煤粉可以在高温高氧的环境下快速燃尽。即采用“低氧输送,富氧燃尽”的理念,能有效抑制NOX生成,减少氨水的用量。

  6,一次风比例比现在市场上常用的煤粉燃烧器下降了约40%-50%,能更有效地利用更多的高温的二次风,因此节能比较明显。

  7,该燃烧器在安装时要求其中心线与窑同轴线或与窑轴线平行,因此火焰始终在窑的轴线上,这样可以有效的将硫固化在熟料中,减少硫化物的挥发,从而减少预热器系统的结皮。因此也煅烧高硫煤和硫碱比大于1.2的原料。

  二、原5000t/d线窑用煤粉燃烧器现状:

  现市场上通用的5000t/d线窑用煤粉燃烧器一般工艺配置为:

  1.煤风机:流量70m³/min,压力58.8kPa,功率为110kW

  2.净风机:流量160m³/min,压力29.4kPa,功率为110kW

  其一次风比例高,在13.0%以上,送煤风机没有变频,基本全用,煤粉浓度在3kg/m³以下,一次风基本用到90%左右,这样从燃烧器进窑的冷空气较多,从而耗电耗煤均偏高。同时由于煤粉浓度较低,送煤初期煤粉中氧气含量较高,煤粉的燃烧速度太快,易形成局部高温,不利于耐火材料的保护,易大量产生热力型的NOx。达不到环保要求。增加氨水的用量。

  三、双一次风机节能型燃烧器改造方案:

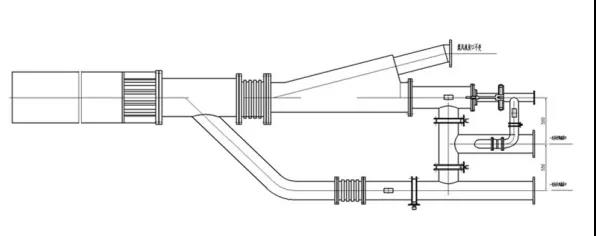

  1.更换煤粉燃烧器,采用本公司的双一次风机节能型燃烧器;

  2.更换煤风机;

  煤风机参数:流量50m³/min,压力58.8kPa,功率90kW。需要变频调速。

  3.更换净风机,采用两台净风机,分别为内外净风机;

  外风净风机参数为:流量70m³/min,压力49.0kPa,功率为90kW。(低海拔地区使用)。或流量70m³/min,压力58.8kPa,功率为110kW。(高海拔地区使用)。

  内风净风机参数为:流量60m³/min,压力29.4kPa,功率为45kW。

  内外净风机均采用变频调速。

  4.更换窑头煤粉输送管道,将送煤管道由原来的ND250换成DN200。

  5,将燃烧器位置调整到与窑同中心、同轴线。

  其一次风比例较低,在8.0%左右,送煤风机是变频调速,正常用到90%左右,煤粉浓度在4.5kg/m³左右,外风风机用到85%左右,燃烧器外风出口压力较高,推力大,卷席高温二次风的能力很强。内风风机只要用到70%左右,同时使用大直径、大角度的旋流器,保证燃烧器的旋流度,让煤粉和空气混合的更理想。这样从燃烧器进窑的冷空气较少,从而降低煤耗和电耗。同时由于煤粉浓度较高,送煤初期煤粉中氧气含量较低,煤粉的燃烧速度较慢,抑制了热力型的NOx。的生成,能有效减少氨水的用量。

  四,跟原同规模燃烧器的对比:

  1,用电方面:

  原燃烧器煤风和一次风机用电情况:110+110×90%=209kw.

  我公司燃烧器煤风和一次风机用电情况:

  90×90%+90×80%+45×80%=189kw。

  相差:209-189=20kw.

  2,用风方面:

  原燃烧器煤风和一次风机用风情况:

  70+160×90%=214m³/min

  我公司燃烧器煤风和一次风机用风情况:

  50×90%+70×85%+60×70%=146.5m³/min

  相差:214-146.5=67.5m³/min

  五,实例:

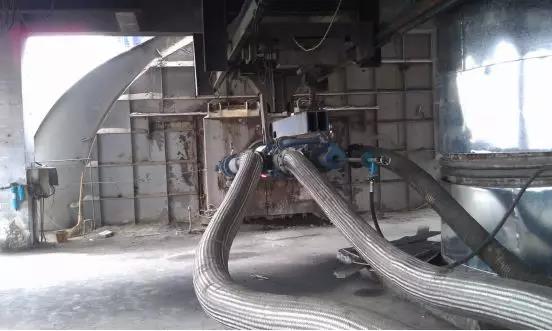

  以下是我公司双一次风机节能型燃烧器在现场的使用情况:

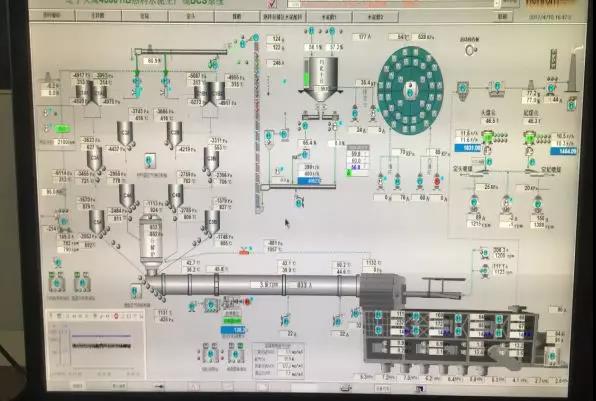

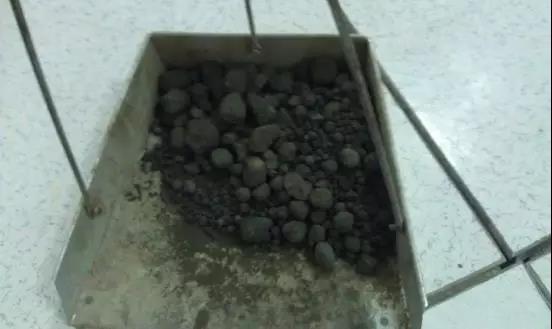

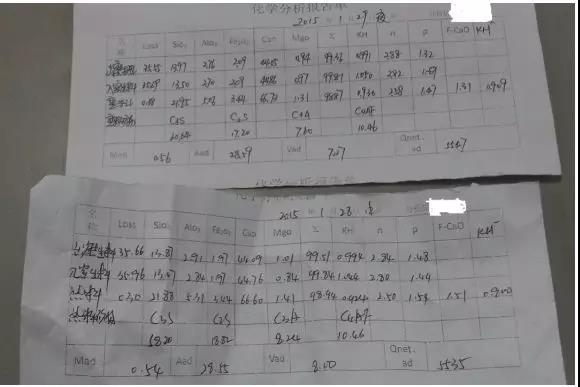

  1,产量可以达到6000t/d,三天强度达到38Mpa.二次风温在1100℃以上。

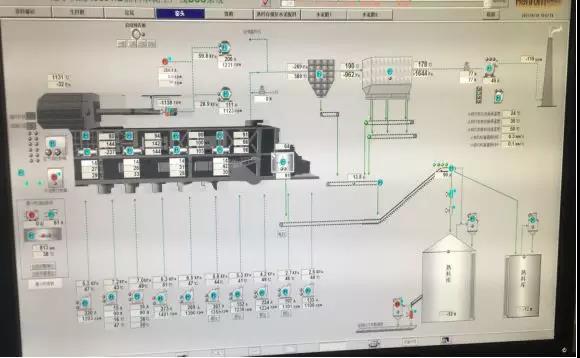

  2,外风风机用到80%,使用压力为60kpa。内风风机用到75%,使用压力为28.9kpa,窑头送煤风机用到85%。

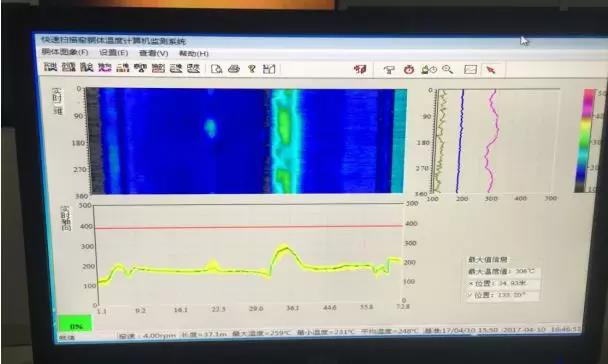

  3,根据筒扫情况,窑体温度均匀稳定。
