近来，多区域企业都陆续进入检修后期，为开窑复产提前准备。某水泥企业负责人表示，去年公司盈利较高，今年用于检修技改升级的费用相对较充裕，可以把一起战斗的“老伙计”们好好保养一下。近两日在做的是窑头密封改造。

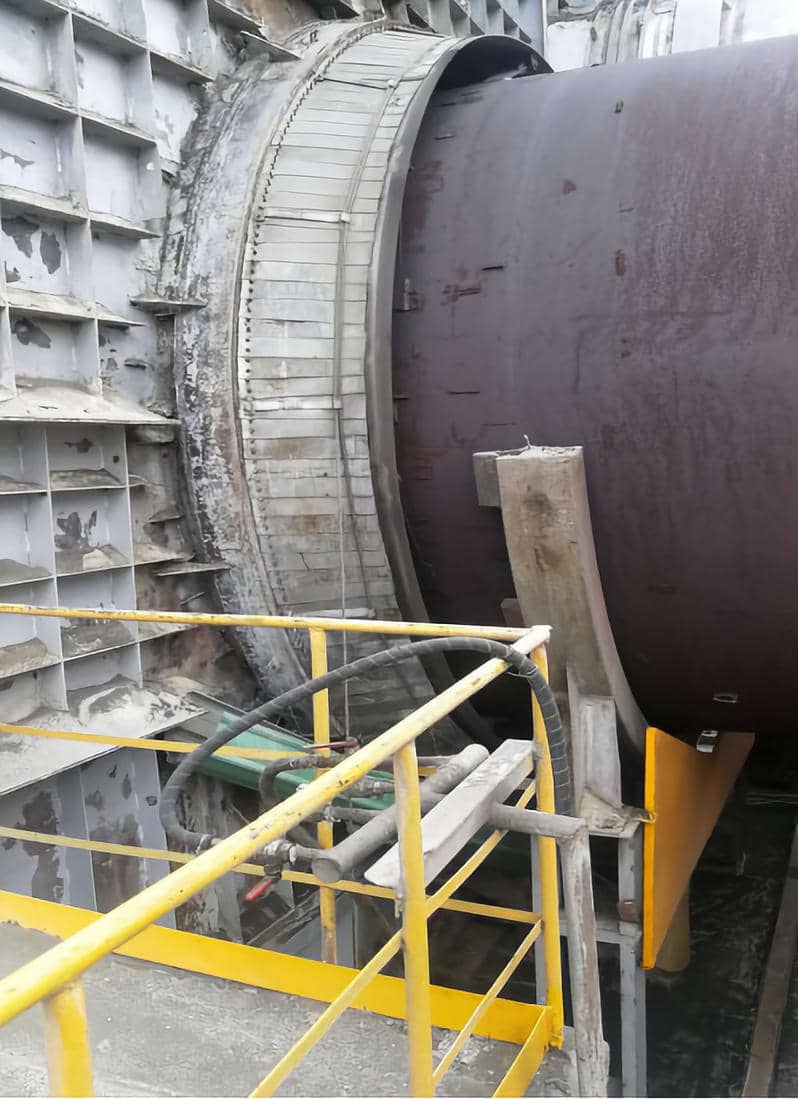

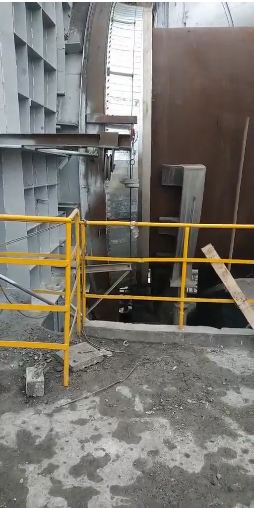

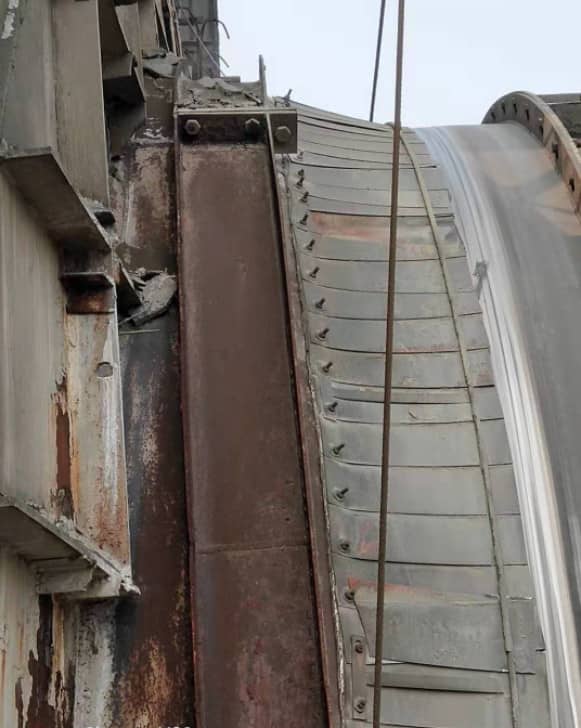

改造前

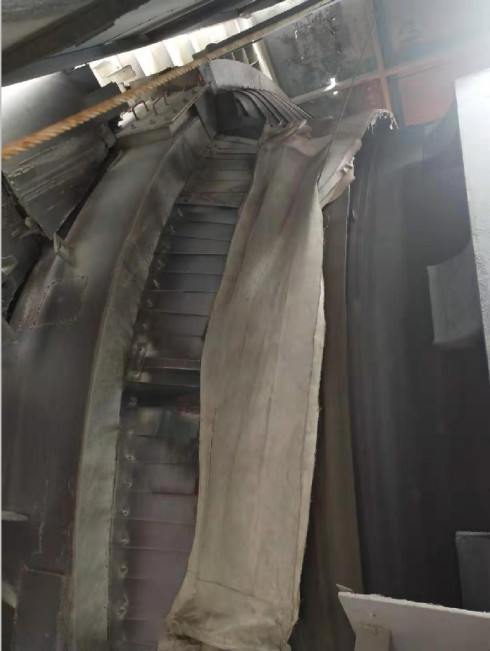

改造后

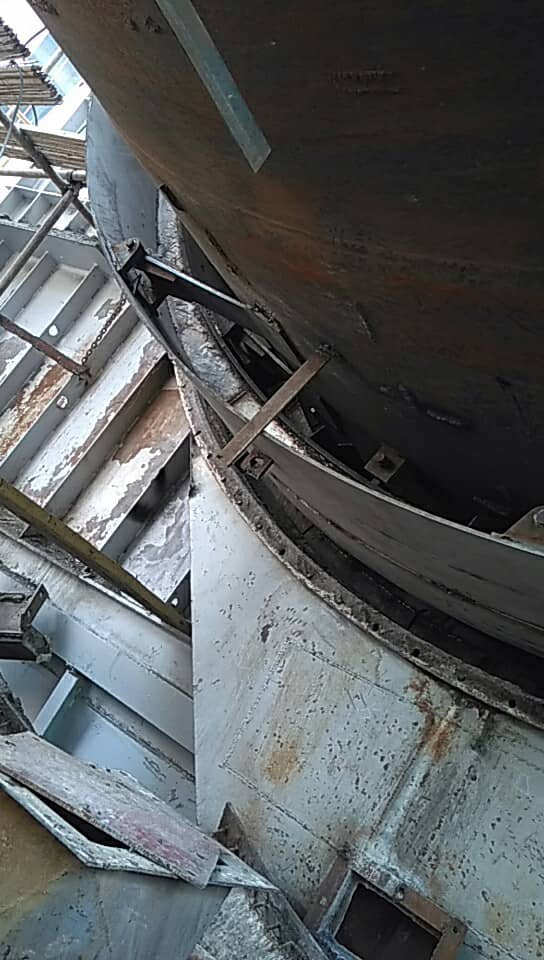

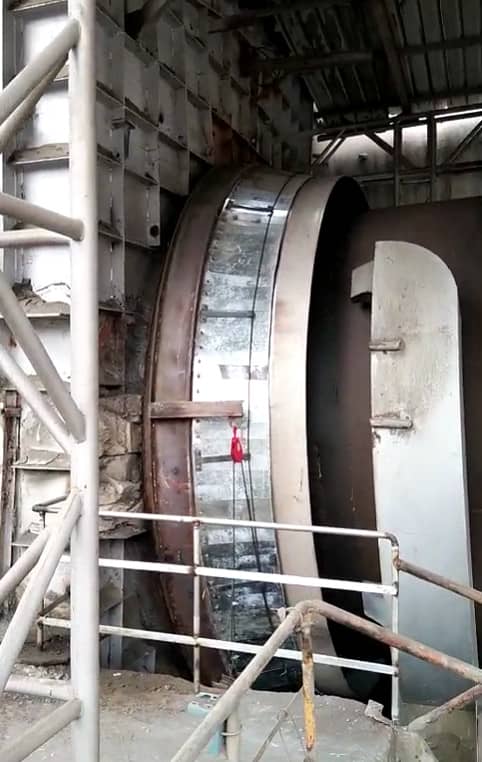

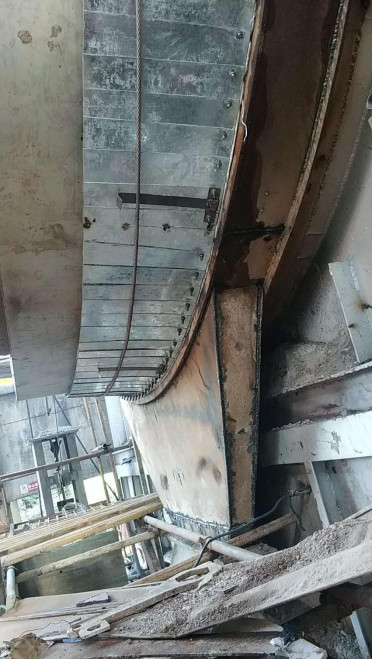

安装图展示
据介绍，这是河北沧州市天一密封有限公司(以下简称“天一密封”)研制的迷宫套筒式窑头密封方案，内设“七道迷宫”。窑头密封很多施工企业都可以做，但是“七道迷宫”式密封还是头一次听说。
据天一密封总经理马盼良介绍，这种密封方式可有效加强窑头密封质量，内设“七道迷宫”，阻挡偶尔正压情况下的喷料，窑头不再出现飞沙，并且因为调整了摩擦点的偏摆，漏风系数降到1%以下，节约能耗的同时也能提高产量，并保持良好的环境卫生。

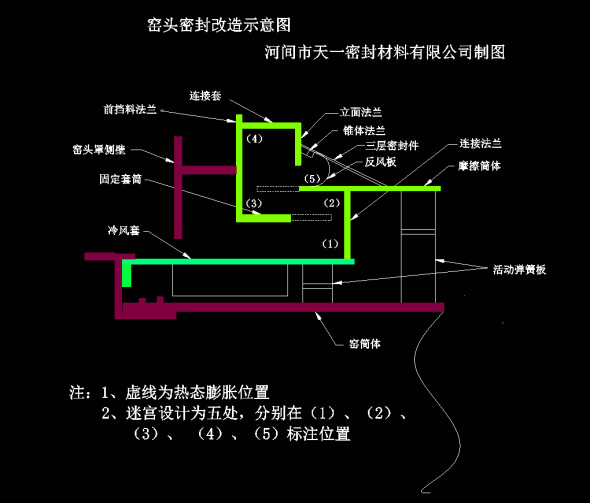

据水泥人网了解，无论是干法窑还是此前的湿法窑,在生产操作中都经常都会碰到窑头出现或轻或重的正压喷灰现象,有时这种现象也同时出现在窑尾。之所以能有阻挡偶尔正压时喷灰的功效，在于天一密封特别的套筒式迷宫式密封结构。其迷宫套筒式密封由冷风套、磨擦筒体、连接法兰、固定套筒、前挡料法兰、连接套、立面法兰、锥体法兰、三层柔性密封、反风板、活动弹簧板、U型槽等部件组成。如下图:(冷态时)
如此设计的优点在于:
材料方面：
前挡料法兰所用材料为cr25ni20，是最好的不锈钢，它处在挡料的前沿，承受温度最高，它的稳定不变形，是整套密封的关键所在。
固定套筒所用材料为1cr18ni9ti，此材料可在高温下不变形，下部不再打浇筑料，这样减轻了自重，使套筒不容易变形。
冷风套是用的16个厚的1cr18ni9ti材料做成，厚实稳定，确保整套密封的牢固。
结构设计方面：
漏斗的开设角度，天一密封有独到的研究，充分考虑流体飞沙料的下流角度，安装漏斗后，鱼鳞片不再出现“张大嘴现象”，从根本上降低了漏风系数。
活动弹簧板和U型槽的安装既保证了冷风套和摩擦套与筒体的稳定连接，又适应在冷热态变化下的伸缩量的不等。
七道迷宫，有效阻挡飞沙料：飞沙料的行走路径直径越来越大，由60mm管径-70mm管径-180mm管径，这样发散释放，有效防止飞沙外溢。
安装时调整了偏摆，鱼鳞片和摩擦套的摩擦点在一个固定的地方，不再出现径向偏摆，这样从根本减少漏风系数 。
天一密封马总表示：客户把窑交给我们，就等于把企业的命运交给我们，水泥窑是熟料生产企业的命根子。我们不仅要做好而且要做“细”。要从微小处入手。在施工方面除按照天一密封“规定”的施工步骤操作外，在焊接安装时百分百做到“与窑同心”。
施工用心，与窑同心。用料讲究，保证品质。天一密封的三层柔性密封装置均采用优质材料，最里层是耐热不锈钢鱼鳞片、中间是碳硅铝复合板、最外层是普通钢板鱼鳞片。中间的碳硅铝复合板有保温隔热的作用，可有效降低漏风系数。
据水泥人网了解，天一密封始建于2014年，一直专注于水泥回转窑窑头窑尾的密封研发及改造项目，成功合作的企业包括中材、金隅冀东、华润水泥、山水水泥、华新水泥等大型企业集团。正如马总所讲，天一密封在水泥行业是以口碑赢得市场，在密封行业是以技术领先赢得荣誉。七道密封是七道“保险”，百分之百保证窑头密封不漏风。
