确保5mg/m³长期稳定排放,袋除尘升级这样做!

  蒋超 黄立建 洪亚军 孟桂峰 方伟亮

  (金华华东环保设备有限公司 20190808)

  前言

  随着环境保护的日益重视,国家对水泥厂的废气中粉尘排放浓度提出了更高的要求。现行《水泥工业大气污染物排放标准》(GB4915-2013)中规定废气粉尘排放浓度为 30mg/Nm3,重点地区为 20mg/Nm3,部分地区甚至已经实行 10mg/Nm3,在河北河南浙江等重点地区已经要求5mg/Nm3 排放标准。袋式除尘器结构大量运用在水泥工艺辅助收尘及环境收尘中,除尘器为达到排放小于5mg/m³要求,原结构需要进行优化改进后才可达到超低排放的要求。

  水泥窑收尘粉尘特点:

  ① 收尘工艺点众多,收尘设备数量多。

  ② 温度80~220℃;

  ③ 粉尘粒径小:粉尘粒径小。

  ④ 收尘浓度高低不一,从10g~1000g都有。

  针对各工艺收尘特点,我们对除尘器进行如下优化和改进:

  1、设备选型优化,布袋式除尘器过滤风速的大小决定了袋式除尘器整体的运行效率和成本的大小,为了达到更低的排放标准,更慢的过滤风速可以保证更高的过滤精度,在10mg排放以下布袋除尘器选型上我们将总风速降低到0.8/min左右,净过滤风速降低到0.9m/min以下,确保更久的过滤时间,(5mg需要更进一步降低1个等级,具体以工艺点而定,在大风量及浓度较高除尘中,我们建议采用行喷式除尘结构)将漏风率控制:系统漏风率<2%,系统阻力<1200Pa,除尘滤袋在此工况下可以确保更久的使用寿命。

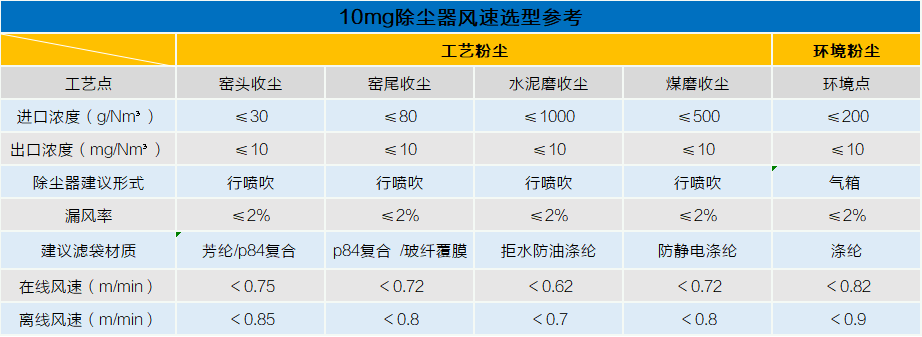

  表一 10mg除尘器选型参考

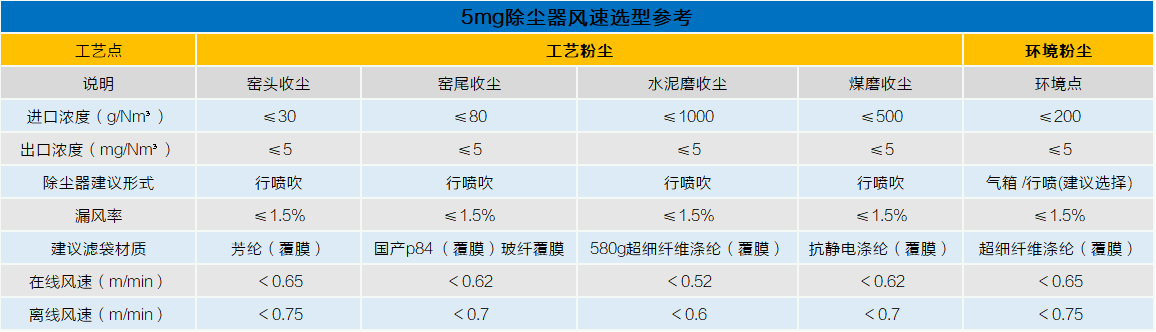

  表二 5mg除尘器选型参考

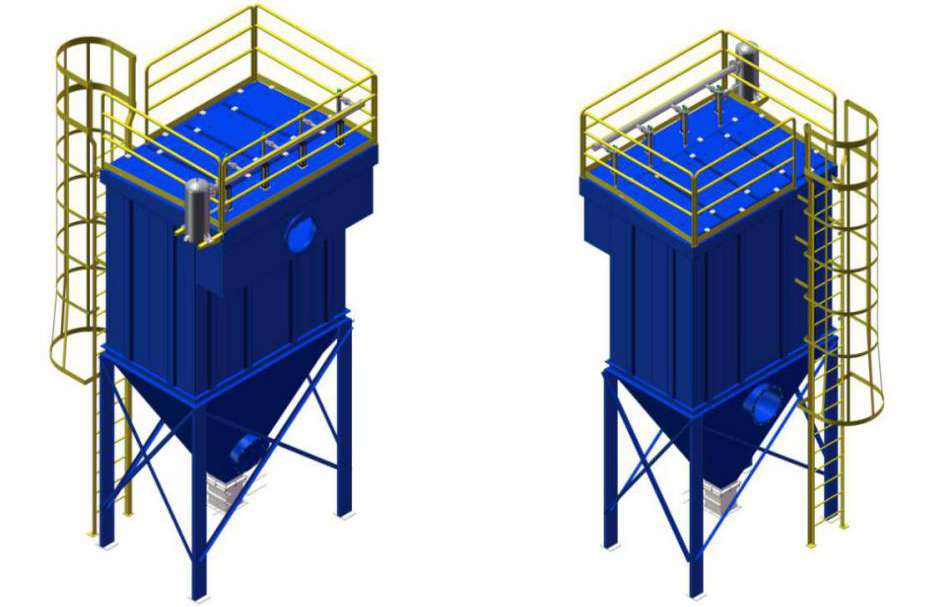

  2、为保证设备制造精度,选用三维机械设计软件建模替代传统二维cad进行产品设计,实现参数化建模,更加直观的 3D设计让我们把重点放在除尘设备改进和升级上,不断优化设计意图,进一步提高制造要求,确保实现100%精度保证在生产前产品正确,同时对结构干涉检查,气流仿真及有限元进行模拟,达到最优化进行产品设计。

  3、制造精度和制造工艺改进

  花板是除尘器本体中重要部分,为保证花板孔的大小及孔距的精度,花板必须采用高精度激光切割,尺寸误差控制在0.1mm以内,同时无毛刺。花板孔孔径偏差≤0.1mm,花板平面度<2/1000,对角线长度误差<3mm,内孔加工表面粗造度Ra=3.2,花板材质为Q235-B,板厚大于6mm,防止承重变形。

  顶部门盖优化设计,用弧形门,进一步减少漏风率,我们对检修门密封条进行了优化和改进,设计反凹槽和家用铝合金门窗密封方式类似,减少漏风率的可能性。

  焊接要求:除尘器的所有连续焊缝平直,无虚焊、假焊等焊接缺陷并采用自动焊进行焊接,焊缝高度满足设计要求,并进行煤油渗漏试验。箱体和灰斗间采用手工连续焊接,保证焊接的强度和密封性符合相应行业标准。焊接后的焊缝应进行清理焊渣和飞溅物,不允许有明显的焊渣、飞溅物和锈末清除就涂刷底漆。关键部位用手提砂轮机修磨焊缝和飞溅物。机组的整理满足以下要求:所有锐边及构件加工圆滑以防止造成人员伤害,金属表面的清理和整理符合标准工艺。

  同时为达到国家安全标准,提供的楼梯、栏杆等安全设施要达到国家安全一级标准,栏杆采用42mm直径圆管弯管而成,保证人员安全。

  4、喷吹和离线系统改进

  气缸由原来普通气缸改为防脱落气缸,防止断气时无法使用,将气缸座加高,气缸杆外露在设备外部,通过连接杆提升阀门,确保设备工作状态下检修和维护。

  脉冲阀进口阀可保证5年使用,国产阀可保证3年使用,但必须采用进口膜片。

  5、电气控制:

  在电气控制上由于低风速导致的低阻,电气控制易结合定时和定阻两种方式,来确保除尘器长期稳定运行,一般建议加装压差开关或者压差变送器,小型PLC应选择西门子smart200或者1200,大型PLC应选择西门子300,柜内元器件选择施耐德,确保电气长期稳定运行。

  6、袋笼选择:一般滤袋直径为130~160mm,应选择与滤袋相配套的袋笼,袋笼口径应与除尘器花孔板直径相吻合;袋笼直径、长度应满足滤袋安装要求;纵向筋10~24根以上;袋笼框架必须表面平整,焊接部位不能有毛刺,保证垂直度、无虚焊、脱焊现象,骨架无弯曲变形;焊接点熔透牢固,表面防腐采用有机硅烘烤工艺,表面光滑无毛刺。竖筋直径≥2.5mm,环筋直径≥3.0mm。

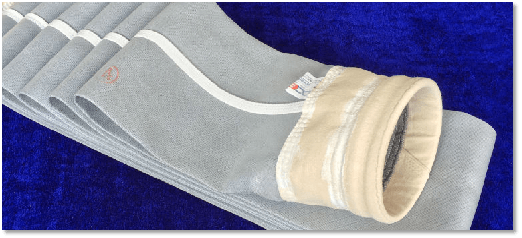

  7、滤袋选择:滤袋要求采用覆膜滤料或者超细纤维,增加覆膜工艺,克重在550g~600g/㎡,同时缝线用热熔工艺,加工缝制工艺最后环节,对袋身针孔采用特殊耐高温热胶封,更进一步防止超细粉尘从针孔逃逸的风险。

  8、现场安装要求

  除尘器最终使用效果和安装质量息息相关,所谓7分制作3分安装,要严格把控安装质量,除尘器的滤袋全部安装完毕后,在除尘器正式运行前,必须要做”荧光粉泄漏”的检测,以确保滤袋安装的严密性,同时可检测出花板上面净气室内结构的严密。处理完所有泄漏点后,如果发现泄漏,在补焊以后,需用另一种不同颜色的荧光粉,再做一次荧光粉泄漏检测试验,以确保除尘器及滤袋不会有泄漏产生。

  正确且认真的安装,严禁花板或滤袋内部不妥善安装而导致漏灰,严禁滤袋安装时内部未清洁造成二次污染。

  A. 袋口与花板口要可靠密封与固定

  B. 滤袋垂直悬空在多孔板下面

  C. 相邻滤袋不相互碰撞

  D. 滤袋与框架配合正确,框架符合国家标准

  E. 滤袋更换时,保证花板有效的清洁

  F. 避免因为喷吹系统故障或者喷吹管歪斜造成滤袋破损

  结论

  水泥辅助收尘由于工艺点众多,布袋除尘器要达到5mg排放指标,需要在选型上进一步降低过滤风速,在设备加工精度,滤袋,安装等各环节上进一步提升工艺要求,做好每一处细节才能达到新的标准。
