由于电力谐波传播快、距离远、污染范围大,对水泥厂电力系统、电气设备、继电保护、控制系统等造成的污染及危害,比一般化工厂对大气环境的污染更为严重,因此务必要引起我们高度的注意和采取实际治理行动。
据南京康迪欣电气成套有限公司(以下简称“康迪欣电气公司”)总经理应万银介绍,电力谐波污染和环境污染一样严重,会产生使供电质量无法满足国家标准、造成通信干扰、降低产品质量、降低用电设备的可靠性、引发恶性事故、严重威胁供电稳定与安全、加大企业电力运行成本、使电容柜无法投切、工艺设备停车等问题。
同时,电力谐波长期在电力线路中传播、流动会导致电缆、电容器、电抗器、电动机、变压器等设备老化,设备老化到一定程度就会发生自燃现象。电力谐波严重时,会致使电容器鼓肚子、涨裂、击穿甚至造成爆炸失火,产生火灾,给生产安全造成严重的隐患。
针对水泥厂电力谐波产生的污染及危害问题,康迪欣电气公司与武汉理工大学产学研合作、经过十余年的联合攻关,成功的研发出谐波动态治理技术及其装置(DTXB),并广泛应用于水泥厂窑头篦冷机、窑中直流传动和余热发电等系统中,产生了显著的谐波治理效果和社会与经济效益。
据应总介绍,针对用户配电系统接入的变频器/直流驱动器等非线性负载,谐波动态治理技术及其装置的目标是:吸收谐波电流、降低基波电流和电流有效值、具有吸收谐波电流和抑制谐波电压/电流波形的双重特性,提高电能质量,解决谐波源对配电网及用户的危害,提高设备的安全性、可靠性。通过吸收谐波电流、降低电流有效值、达到治理谐波及节能是谐波动态治理技术的独有特征。水泥企业谐波动态治理方案如图1所示。

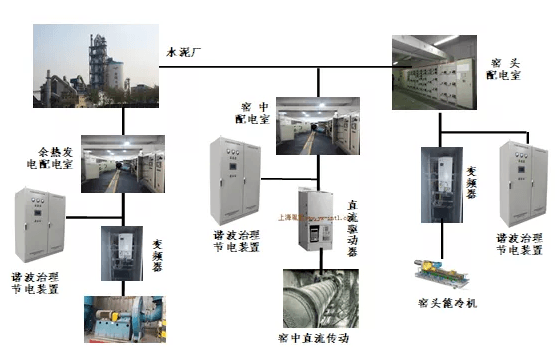

图1水泥企业谐波动态治理方案
从各大水泥企业的应用情况来看,应用谐波动态治理技术(DTXB)后,谐波电流吸收率大于50%,电流总有效值降低率大于5%,取得了非常不错的治理成绩,得到了各水泥集团的高度认可。
表1是谐波动态治理装置应用于华润水泥(南宁)2#窑中直流传动的谐波治理情况。

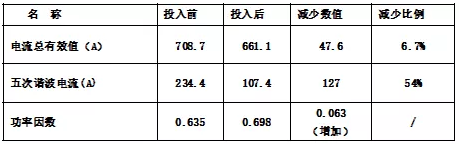

表1华润水泥(南宁)2#窑中直流传动
由表1可知,投入谐波动态治理装置后可使低压母线电流有效值降低6.7%,低压母线5次谐波电流值下降54%;并能提高窑中供电电能质量,提高功率因数,减少电力安全事故;使企业节省电能6%以上。
表2是谐波动态治理装置应用于南方长兴水泥6#窑(篦冷机变频器)的谐波治理情况。

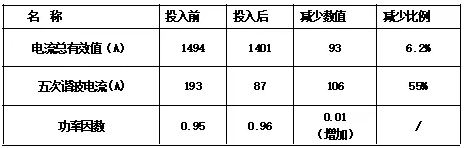

表2南方长兴水泥6#窑(篦冷机变频器)
由表2可知,投入谐波动态治理装置后可使低压母线电流有效值降低6.2%,低压母线5次谐波电流值下降55%;提高电能质量,提高功率因数,减少电力安全事故;使企业的节省电能6%以上。

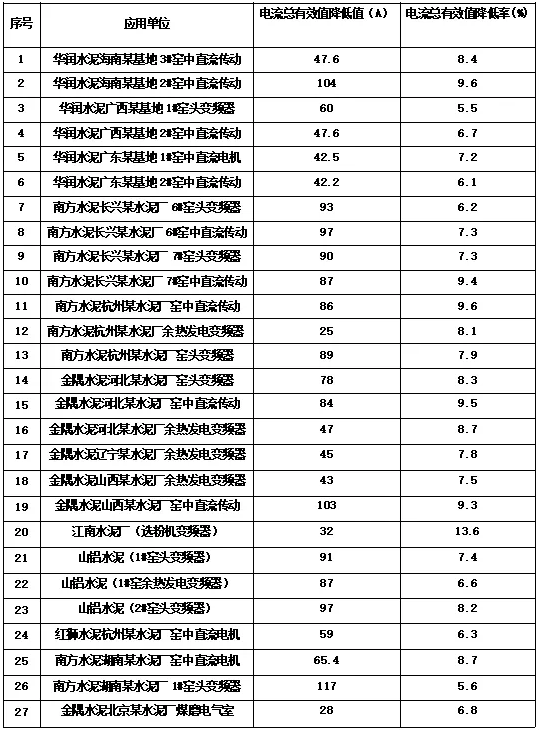

部分水泥企业应用谐波动态治理装置后谐波治理情况如表3所示。
通过在华润、南方、金隅、山铝等水泥集团应用谐波动态治理装置的谐波治理数据可以看出,康迪欣电气公司和武汉理工大学研发的谐波动态治理技术及装置(DTXB)具有以下优势:
1)动态治理谐波电流/电压,提高电能质量和设备使用效率、负载率以及设备运行用电安全;
2)减少变压器、电动机等感性负载的额外铜损、铁损,减少变压器和电动机的额外电力损耗,降低电力设备负荷;
3)减少变压器、电动机和电缆等额外发热和温升,降低机械振动与噪声,防止电力谐波引起的电缆与设备火灾;
4)提高计量装置及仪表的准确度及稳定性;
5)提高继电保护的可靠性、安全性和运行的稳定性;
6)提高电力通信和控制系统的可靠性、稳定性;
7)直接吸收谐波电流50%以上,降低电流有效值5%以上,综合节省电5%以上;
8)治理电力谐波、提高电能质量是主要目标,节电是副产品。
据水泥人网了解,目前国内使用的变频器普遍采用低电平拓扑结构,而低电平拓扑结构变频器产生的谐波以5次、7次、9次为主,其中,5次谐波对供电系统的污染及危害性最大,也是今后水泥企业的针对谐波污染治理的重中之重,康迪欣电气将针对不同水泥企业遇到的问题有针对性的解决各大水泥企业的谐波污染,推动水泥企业快速实现绿色发展。
