二、低密度研磨体优化设计

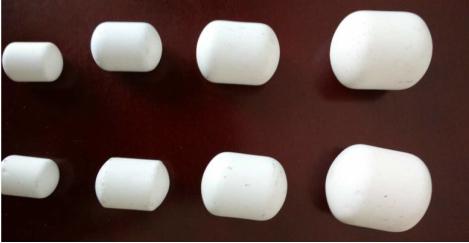

为了进一步提高低密度研磨体的研磨能力,对研磨柱形状进行优化设计,形状为球头状柱体,优化后的研磨体称为“水泥磨专用低密度研磨体”,该研磨体中间为圆柱体,两端为对称半球体,圆柱体直径20mm的半球体截面高度为3mm,其它直径的也均按此比例设计。科学合理的优化设计,使球头状柱体的粉磨效率进一步提高。
水泥磨专用低密度研磨体与金属研磨体小磨对比试验
在塔牌梅州金塔水泥有限公司进行的水泥小磨试验,物料选用的是经辊压机破碎后、入磨前的粉料(45μm筛余为42%,80μm筛余为25%),低密度研磨体选用Φ12mm、Φ15mm、Φ18mm、Φ20mm四种规格。
金属研磨体为标准级配,装载量100公斤,低密度研磨体装载量为70公斤。
为了检验节电率,试验前专门安装了数显电表。
金属研磨体与低密度研磨体粉磨相同时间效果比较
空白组细度:45μm筛余值分别是19.2%和15.6%;降低幅度为18.75%
80μm筛余值分别是6.0%和3.4%,降低幅度为43.33%,降低幅度明显;
空白组比表面积为340㎡/㎏和347㎡/㎏,增加幅度为2.06%;
空白组3d强度由22MPa和22.8MPa,增加幅度为3.64%;
空白组流动度由245mm增加到270mm,增加幅度为10.20%,流动性明显变好;
